结构工程师建模的重要工具-犀牛(Rhino3D)

发布日期:(2015/11/22 16:29:42)   点击次数:3942

结构工程师建模的重要工具-犀牛(Rhino3D)

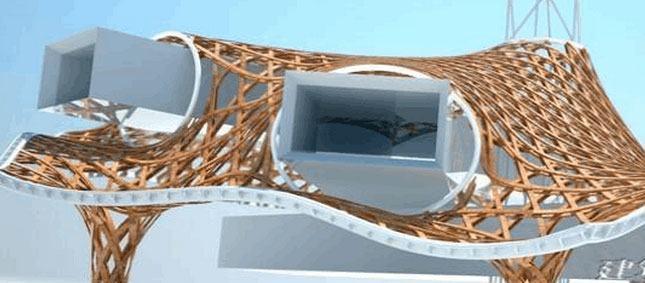

Rhino3D是著名的NURBS(Non-UniformRationalB-Spline)非均匀有理B样条曲线建模软件,并以工业设计风暴著称,广泛地应用于三维动画制作、工业制造、科学研究以及机械设计等领域,近年来在建筑领域也得到了广泛的应用。

与目前非常流行的3D自由体建模工具“MOI3D自由设计大师”无缝结合,更可与建筑界的主流概念设计软件-SketchUp建筑草图大师兼容,给建筑业界人士提供了一种自由体建模的优秀工具。

面对建筑表达的空间化和多样化,常用的普通结构建模软件以及CAD已难以 完成3D空间模型的建立。建筑常用Rhino做建筑曲面造型,在此基础上,结构专业亦可以充分与建筑专业对接,应用Rhino建立空间结构模型线框图,用于结构软件的辅助建模。结构常需要的是直线线框模型,若是用Rhino直接导出的轮廓线框为B样条曲线,midas根本无法导入,sap2000也无法合并。面对这样的模型,只能在CAD里人工简化把模型用直线段描出来。这样的方式,模型精度差,而且费时费力。若掌握了Rhino则能既准确又快捷的简化直线线框模型出来。

下面以库尔勒综合创意展示中心为例,介绍rhino在建筑曲面上建立结构模型:

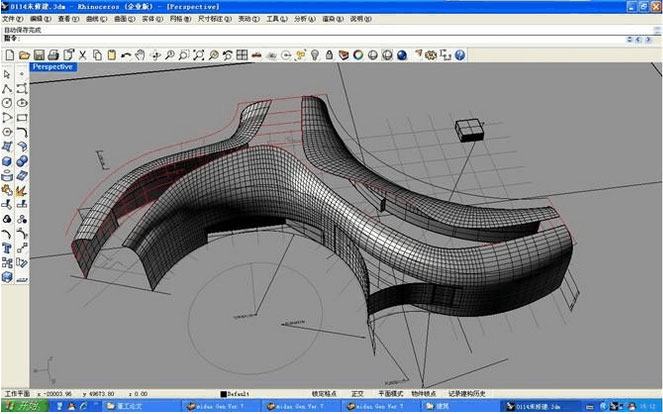

1、建筑曲面造型:用于做渲染和导入revit建模的基础曲面。

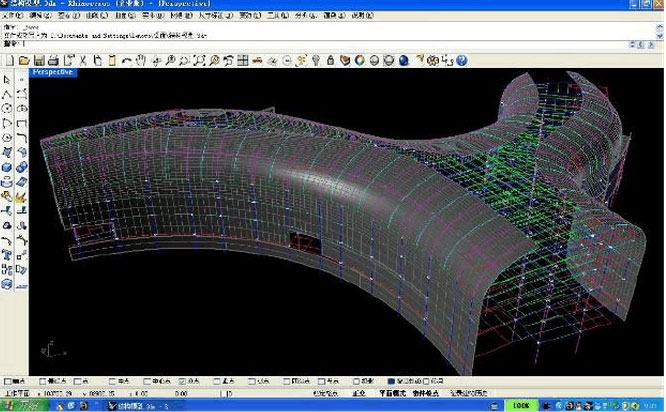

2、用:投影-project、抽离结构线-ExtractIsocurve、组合-join、放样-loft、 挤出曲线-ExtrudeCrv、延伸曲面-ExtendSrf、剪裁平面-CutPlane、重建-rebuild等命令,从建筑造型曲面上提取柱网相对应的结构线:

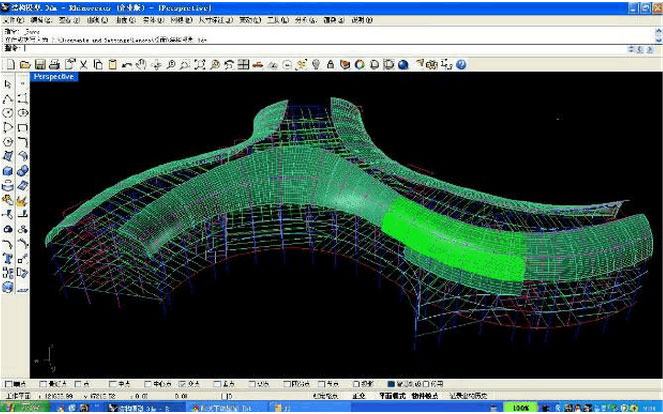

3、对于顶部部分曲面,需按结构要求单独建立辅助曲面,以便更好抽取有效结构线:

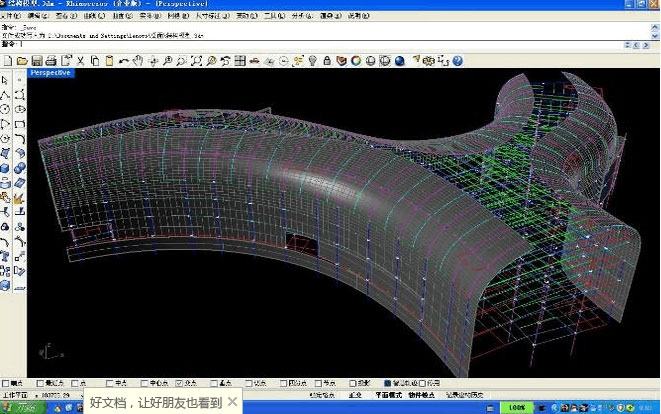

4、最后效果,结构线框拟合效果非常好:

5、到此阶段,所有提取的结构线均为NURBE-样条B曲线,还是无法导入结构模型建模。导入结构模型的必须是直线线框模型,为此,需要将整层的曲线单元等分结构单元,然后将所有曲线导出为直线即可。
