犀牛建模切块思想

发布日期:(2015/11/22 16:15:35)   点击次数:1647

犀牛建模切块思想

什么是切块思想,切块思想简单的说就是产品形体通过面或是体块切割出来的,

这是建模当中最简单的方法,

一个产品的外形可以通过不同形体的切割而得来。很多人在学完犀牛后一拿到产品走上来就用曲线曲面工具,画线扫描来绘制产品外形,其实这是不正确的建模思路,我们建模要从最简单的方法学起,拿到一个产品首先要分析,我用什么方法建模最快最准确,为后期倒角带来方便。其实大家都知道什么样的角最好倒,实体的角最好倒,原因是有一个实体倒角工具可以到将不同大小的角一起倒,能让你模型不同倒角处很好的过渡衔接。很多人建模不倒角,原因是处理不好给个部分倒角,容易倒破,这是不该有的态度。要想学好犀牛,成为犀牛高手,首先要做到这么几点,一是建模要有整体思想和实体概念。二是建模要建完整,不能建不下去就放弃。三是建模要有质量,该倒角的部分一定要倒角,只有不断摸索和要求自己你才有进步。好了废话不多说了,后面我还会向大家提供更多的建模技巧,例如元素参照、产品形体分析、产品主要细节处理、曲面构建、倒角相关和相似曲率等。我们先看看切块思想

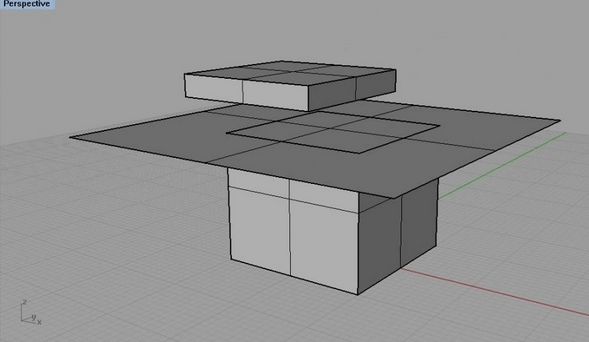

平面切出来的面是平面

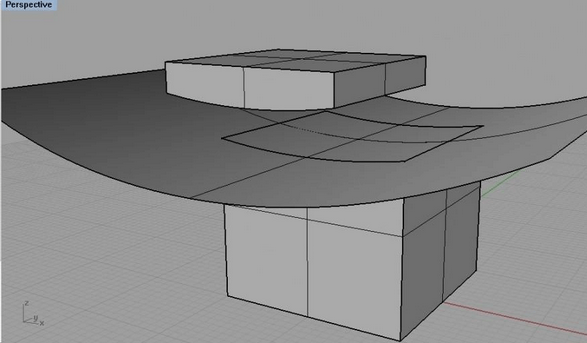

单曲面切出来面的是单曲面

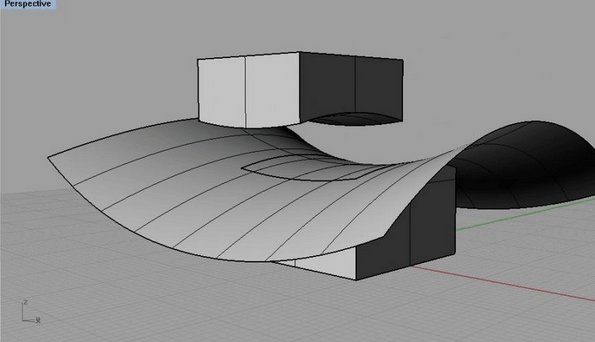

双曲面切出来的面是双曲面

大家想想单曲面和双曲面、双曲面和双曲面相结合同时切割一个物体的话,那么切割出物体形态是不是有无数种。所以大家在建模的过程中要有实体概念。这样有个好处是倒角、布尔运算都很容易成功。

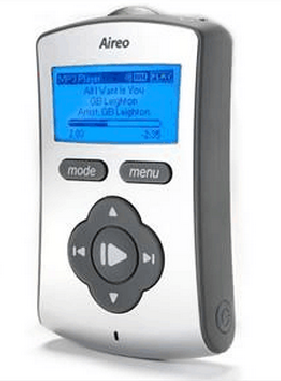

下面我们看一个例子 大家先看原图

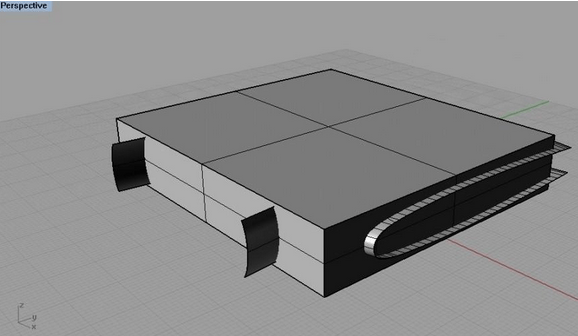

首先画个矩形,厚度稍微厚一点,在绘制切面

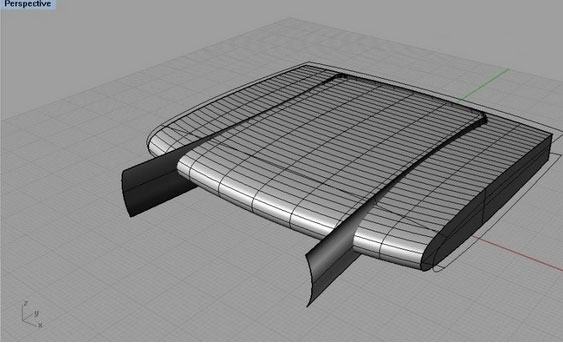

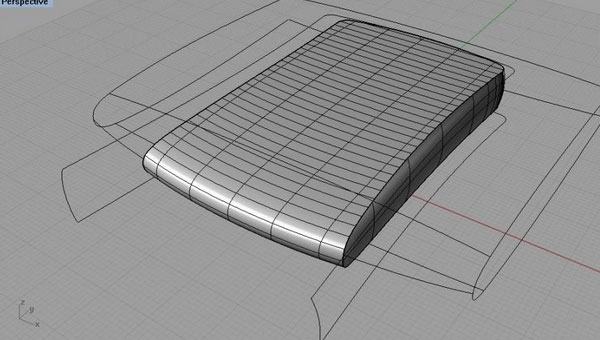

一次布尔运算得到形体

次布尔运算得到

一个模型有很多种方法可以建,我在这里只是教大家一些建模的基本思路,

刚才那个模型你用自动建立实体工具也是可以的。

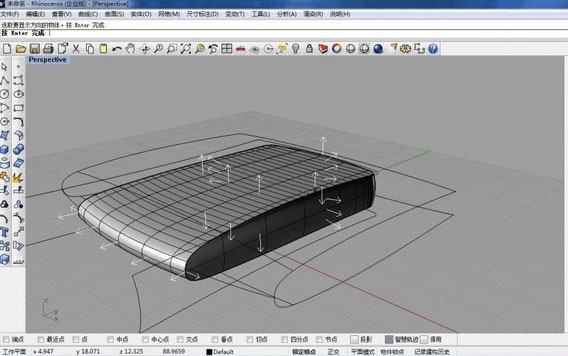

为什么会说这个,大家看法线

发现方向都朝向外面,方向是不能改的。这就是说我们切割出来的还是实体。面与面之间没有有任何缝隙或是破面,法

线方向只有一个。如果用曲面构建的话,各个面的法线方向就会不一致,容易导致破面,布尔运算不成功。日常生活中有很多模型都可以用这种方法建模,需要我们仔细观察面与面之间的关系。建模方法很多,希望大家不要一拿到模型就直接构建曲面,之前一定要认真思考模型,找出模型主要构建线,用最简单的方法去完成高质量模型。在建模的过程中也要顾及到后期细节的处理。希望对大家初级建模有作用。
